TC11钛合金是我国于20世纪70年代末研发的一种α+β型钛合金。该合金具有良好的可加工性和热稳定性，可在500 -550 长时间使用。当TC11钛合金用于制作飞机发动机压气盘、叶片、机闸等关键零部件时，需要具备良好的室温力学性能、高温强度和冲击韧性等⑴。通过热处理可以对TC11钛合金的组织进行调控，从而使其获得优异的综合性能[2-4]。目前，TC11钛合金最为常规的热处理制度为（950 -970）℃/120 min/AC +530 T/360 min/AC0然而，对于直径在200 mm以上的大规格TC11钛合金棒材，热处理过程中，往往由于心部温降缓慢而造成不同位置的组织和力学性能出现差异⑸。此外,TC11钛合金的合金化程度高，含有易偏析元素Mo,故加工过程中合金组织对工艺参数十分敏感，组织均匀性的控制难度较大⑷。因此，研究了大规格TC11钛合金棒材热处理后组织和力学性能的分布规律，以期为实际生产过程中组织和力学性能的均匀性控制提供参考依据。

1、实验

1.1实验材料

实验材料为经过3次真空自耗电弧炉熔炼的TC11钛合金铸锭，其直径为620 mm,主要化学成分为：A1 6.5% , Mo 3. 52%, Zr 1.69% , Si 0. 31% ,余量为Ti。金相法测得铸锭相变温度为1000 ~ 1005℃。铸锭经β相区开坯，α+β相区多火次锻造，得到规格为φ200 mm x 1300 mm的棒材。

1.2实验方法

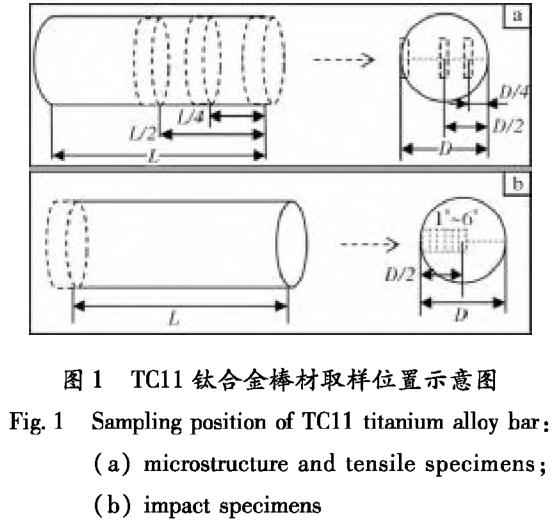

对TC11钛合金棒材进行970℃/120 min/AC +530 °C/360 min/AC热处理。按图1a所示，沿棒材长度（Z）方向分别在L、L/4、L/2处截取0200 mmx20mm盘片，每个盘片沿直径（D）方向分别在D/4、D/2处取金相试样和拉伸试样。采用OLYM-PUS PLAG3光学显微镜进行显微组织观察。采用INSTRON 8985万能试验机进行室温、高温拉伸性能试验。按图1b所示，在棒材另一端Z处沿D至D/2处平均取6个冲击试样，标记为1#~ 6%采用ZBC2602-CE冲击试验机进行夏比冲击试验（U型缺口），测量试样的冲击韧性。

2、结果与分析

2. 1显微组织

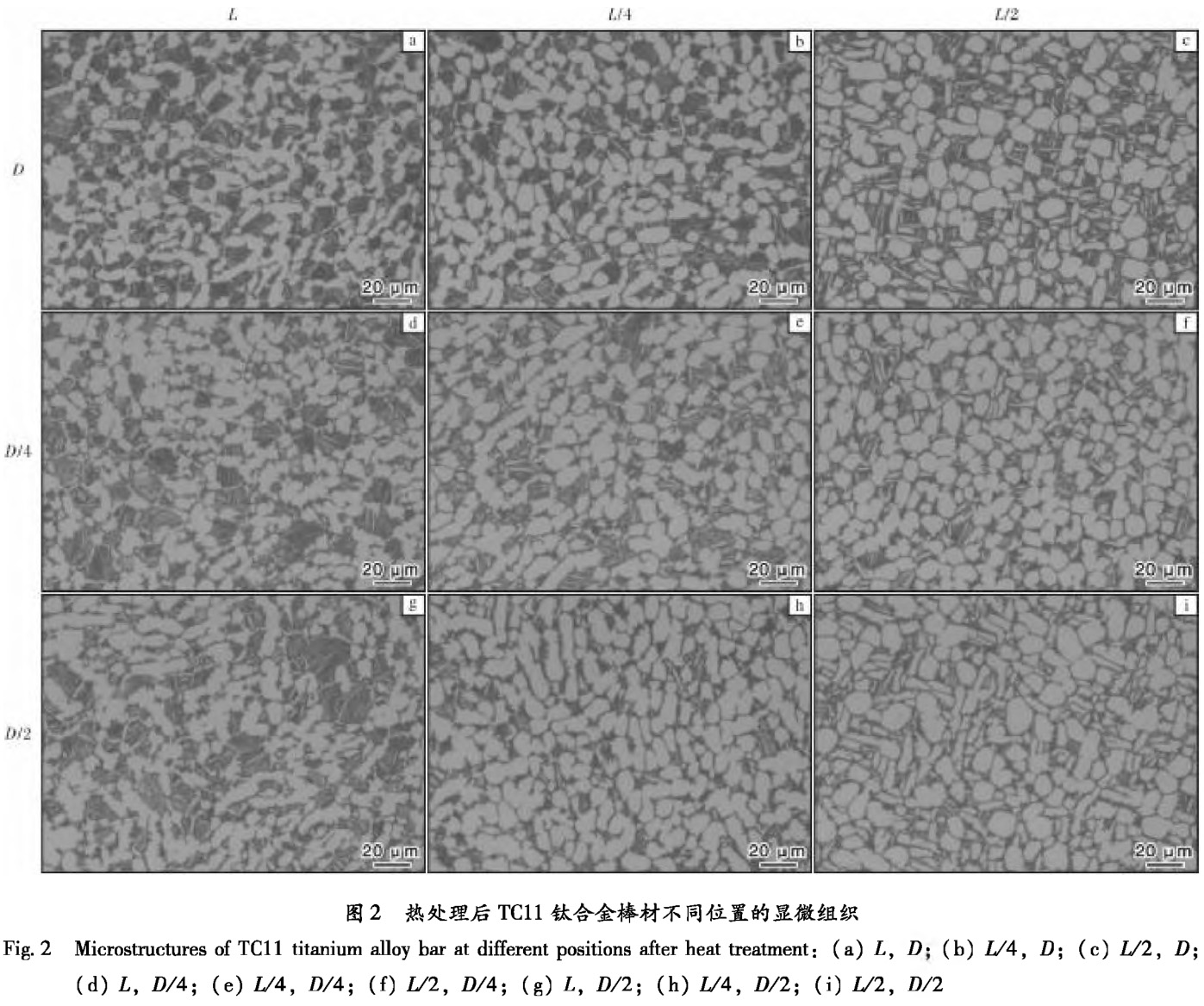

图 2 为经 970℃/120 min/AC +530 V/360 min/AC热处理后TC11钛合金棒材沿长度方向和直径方向不同位置的显微组织。D处沿长度方向（L至L2处）的显微组织（图2a~2c）变化较小，主要表现为等轴初生α_p相晶粒长大，部分次生α_s相由针状逐渐长大成短条状。D/2处沿长度方向（L至L/2处）显微组织（图2g~2i）变化最为明显，越靠近Z/2,等轴初生叫相含量越多且晶粒尺寸更大，次生α_s相由针状长大成短条状甚至棒状，β相含量逐渐减少，在D/2、Z/2处的显微组织几乎全部为初生兔相和次生α_s相。D/4处TC11钛合金的显微组织（图2d~2f）变化介于。和D/2之间。

显微组织主要与TC11钛合金棒材热处理过程中的温度变化有关。TC11钛合金的导热性较差，在热处理过程中存在一定的温度梯度，在长度和直径方向上越靠近心部，棒材的冷却速度越慢，使得初生珀相和次生乂相有足够的时间缓慢长大，越靠近棒材表面，热处理后冷却速度越快，α相来不及长大,同时可以将更多的β相保留下来。

2.2室温拉伸性能

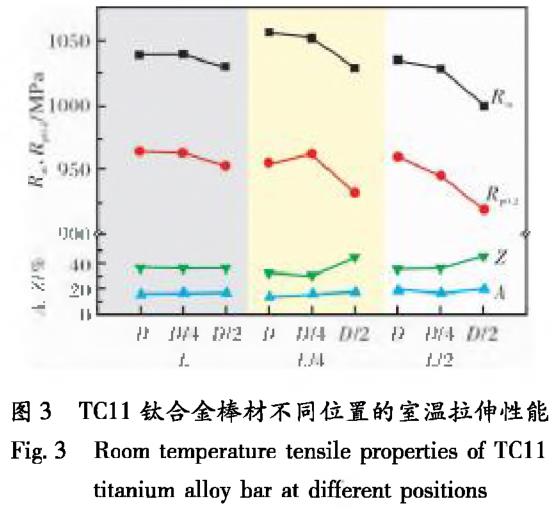

图3为热处理后TC11钛合金棒材不同位置的室温拉伸性能。沿棒材长度方向从L至Z/2处，在D和D/4位置的强度变化较小，但D/2处的室温拉伸性能存在明显差异，靠近L/2处,强度显著降低,塑性增加。室温拉伸性能的变化主要与棒材显微组织的变化有关。沿长度方向，棒材。D/2处的显微组织变化最为明显，因此，室温拉伸性能的变化也更具有规律性。这主要是因为沿长度方向，棒材D/2处的初生α_p相含量增加，β相含量降低，致使α/β相界面减少，对位错的钉扎作用减弱，使材料更容易发生变形，强度降低，且随着初生叫相含量的增加，材料的变形协调性增加，致使塑性略微增加⑺。

2.3高温拉伸性能

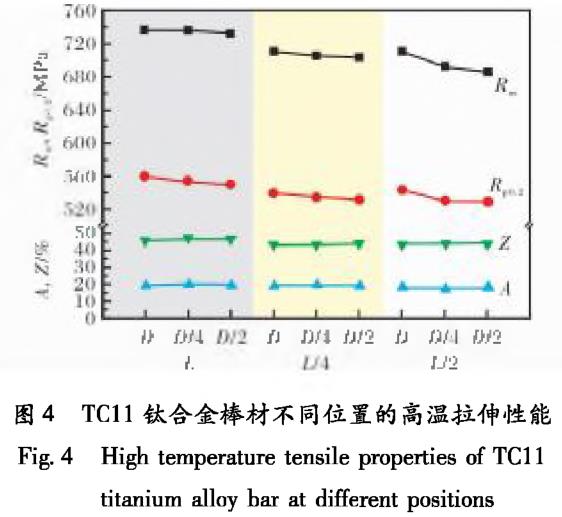

图4为TC11钛合金棒材不同位置的高温拉伸性能。从图4可以看出，TC11钛合金棒材的高温抗拉强度表现出沿不同方向越靠近心部，强度越低。钛合金的高温拉伸行为较室温拉伸行为更加复杂，受多种因素影响，但也主要与显微组织有关。如前所述，沿长度方向越靠近1/2处，初生α_p相、次生α_s相含量增加，β相含量降低。观察厶处沿直径方向显微组织变化规律可以发现，越靠近D/2处，初生α_p相和β相晶粒长大越明显。α_p相含量增加会降低高温抗拉强度，同时，次生匕相片层厚度增加、方向性增强，β晶粒尺寸长大等显微组织的变化，也都会造成高温抗拉强度的降低⑻。从图4还可以看出，棒材不同位置的高温塑性变化不大，说明显微组织变化对高温塑性的影响较小。

2.4冲击韧性

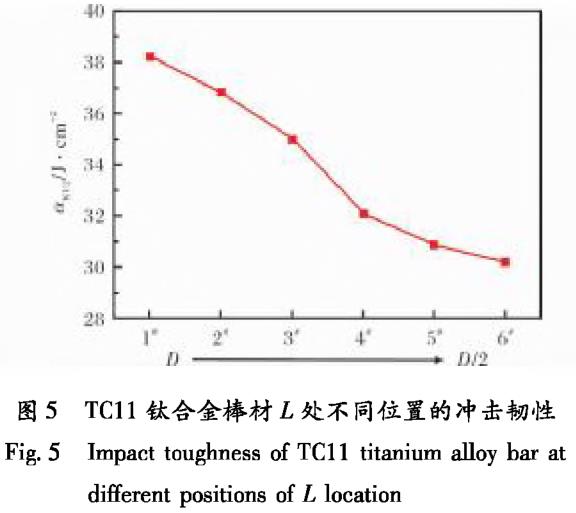

图5为热处理后TC11钛合金棒材L处不同位置的冲击韧性。从图5可以看出，沿棒材直径方向，越靠近心部，冲击韧性越低。对比厶处不同位置显微组织可以发现，由D处到D/2处，棒材的初生α_p相和次生α_s相晶粒逐渐长大，含量增加，对应把β相含量逐渐减少。初生α_p相界有利于微裂纹的形核⑼，因此，初生α_p相含量增加，TC11钛合金棒材的冲击韧性降低。

3、结论

(1) 经 970 ℃/120 min/AC +530 °C/360 min/AC热处理后，大规格TCI 1钛合金棒材不同位置的显微组织存在一定差异。其中，D/2处组织变化最为明显，主要表现为α相含量增加，晶粒长大，β相含量降低。

(2) 大规格TC11钛合金棒材不同位置的室温拉伸性能变化与显微组织密切相关。沿长度方向，D/2处的显微组织差异最为明显，室温拉伸性能表现为由边部至心部抗拉强度逐渐降低，塑性升高。

(3) 大规格TC11钛合金棒材显微组织对其高温抗拉强度和冲击韧性具有显著影响。越靠近心部(D/2和Z/2),高温抗拉强度和冲击韧性越低，但高温塑性变化不明显。

参考文献

[1] 许国栋，王凤娥.高温钛合金的发展和应用[J].稀有金属，2008, 32(6) : 774-780.

[2] 邹清燕，蔡俊哲，贾东明，等.TC11棒材初生a含量与热处理温度的关系[J].钛工业进展，2001, 18(1)： 43-45.

[3] 姜丽华，田军强，张利军，等.热处理对TC11钛合金室温力学性能的影响[J].材料开发与应用，2017, 32(4): 38 -43.

[4] 韩栋，毛小南，张鹏省，等.双重退火温度对高应力水平TC11合金组织性能的影响[J].中国有色金属学报,2010 , 20(1) ： 577-580.

[5] 吴华，杨建朝，李常亮，等.大规格TC11钛合金棒材的热处理[J].金属热处理，2010, 35(9)： 73 -75.

[6] 王媛，赵民权，谢力，等.TC11合金大规格棒材异常组织分析[〕]•金属热处理，2015, 40(12)： 53 -55.

[7] Lutjering G, WiUiams J C.钛[M].雷霆，等译.北京：冶金工业出版社，2011.

[8] 贺飞，陈海峰，王玉会.显微组织对TA15合金高温拉伸性能的影响[J]•材料工程，2012(2)： 13-19.

[9 ] Zhou W, Chew K G. Eflect of welding on impact to ughness of butt-joints in a titanium alloy [ J]. Materials Science and Engineering A, 2003 , 347(1/2) : 180 - 185.
